Estática

Unidad 3: Análisis de cuerpos en equilibrio

Facultad de Ingeniería/Campus Mexicali

Ing. Oscar Alonso Rosete Beas

Semana 14 Rev:2 ciclo 2020-1

Ejercicio alumno

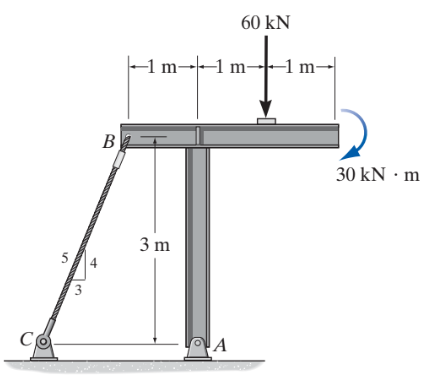

Determine las componentes horizontal y vertical de la reacción en el pasador A y la tensión desarrollada en el cable BC que se usa para sostener el bastidor de acero.

Ejercicio alumno

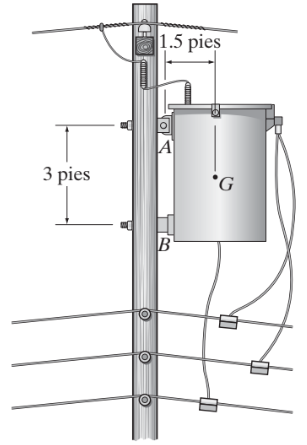

El transformador eléctrico de 300 lb con centro de gravedad en G se sostiene mediante un pasador en A y una plataforma lisa en B. Determine las componentes horizontal y vertical de la reacción en el pasador A y la reacción de la plataforma B sobre el transformador.

Ejercicio alumno

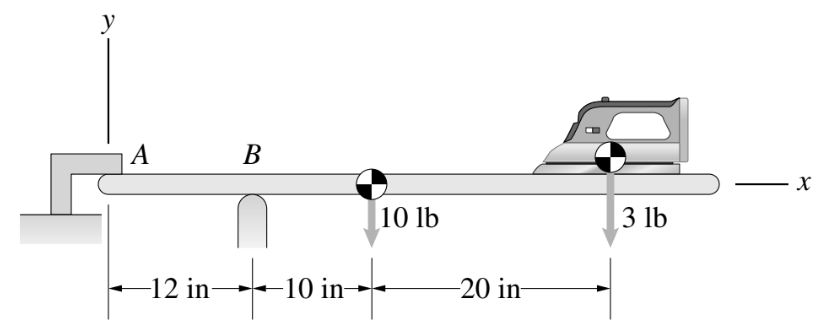

La tabla de planchar tiene soportes en A y B que pueden ser modelados como soportes de rodillos.

(a) Dibuje el diagrama de cuerpo libre de la tabla de planchar.
(b) Determine las reacciones en A y B.

Ejercicio alumno

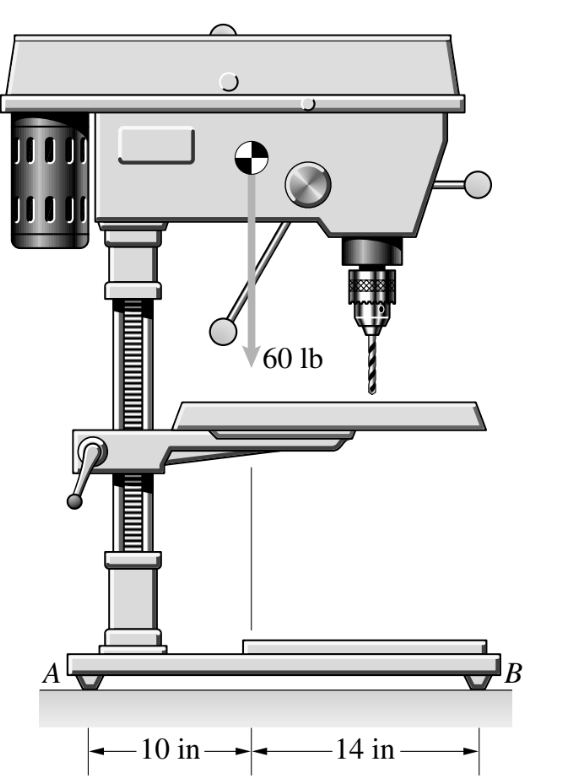

Dibuje el diagrama de cuerpo libre de la prensa de 60 lb asumiendo que las superficies en A y B son lisas (sin fricción).

Determine las reacciones en A y B

Ejercicio alumno

+Información

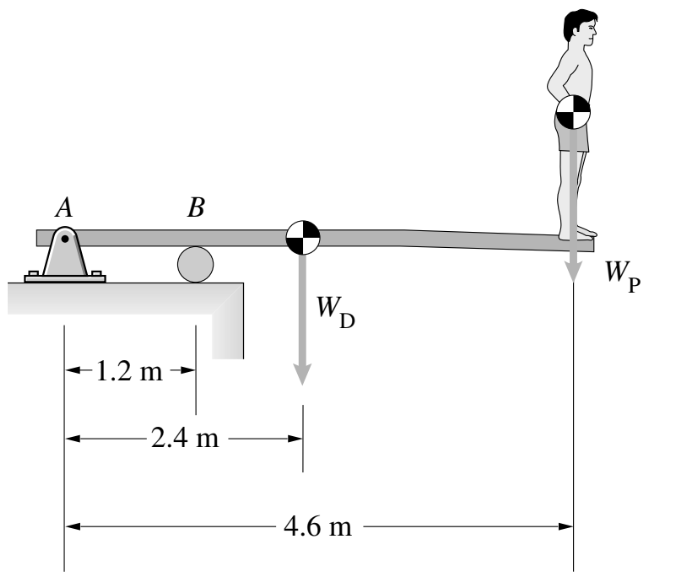

Las masas de la persona y el trampolín sonde 54 kg y 36 kg respectivamente.

Asumiendo que están en equilibro.

a) Dibuje el diagrama de cuerpo libre del trampolín.

b) Determine las reacciones en los soportes A y B.
