網路線
我怎麼被抓來大社課了我明天還要比賽
Index
分類
所以才會有那種不知道在貴幾點的線

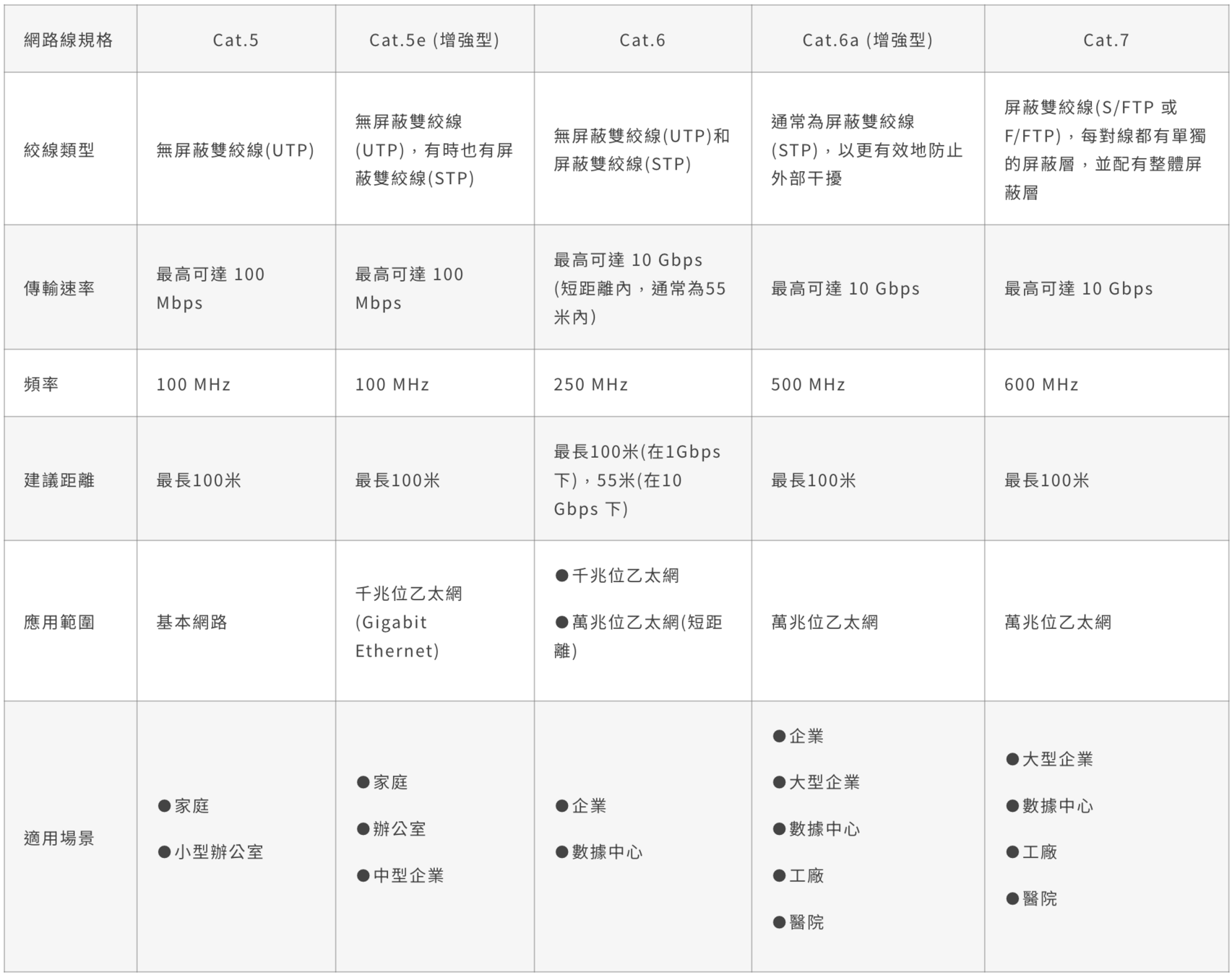

Category
分類

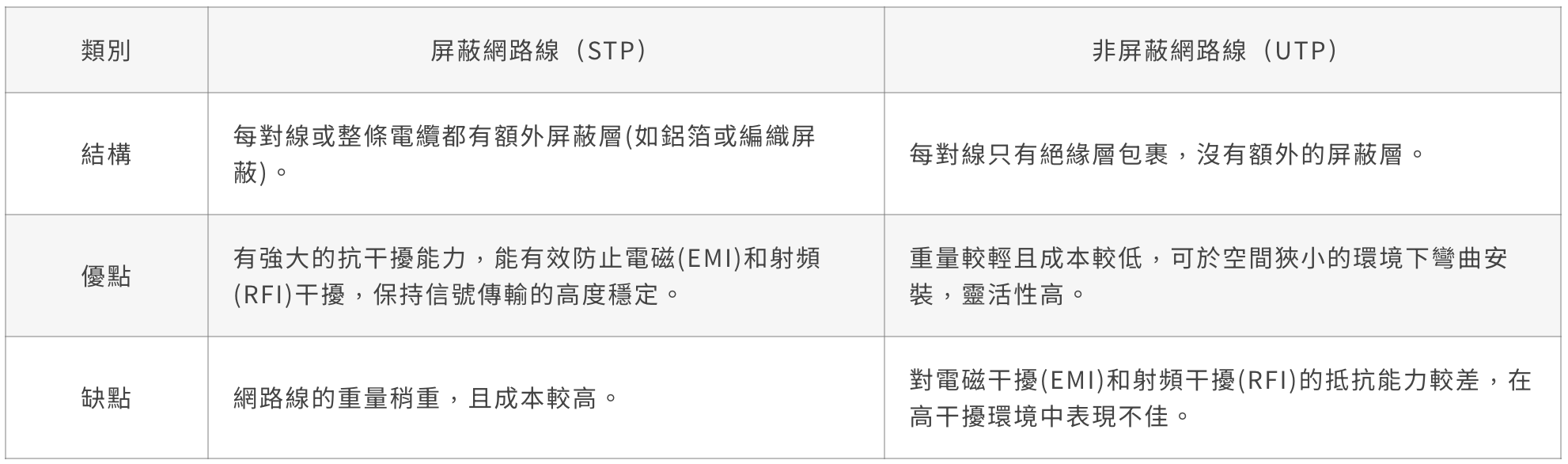

屏蔽類型
分類
結構
必須講一下
內部結構
雙絞線
抽拉絲
外護套
絕緣層
導體
有些更高級一點的網路線會有屏蔽層
通常使用純銅線（OFC）或鍍錫銅線。
聚乙烯（PE）或聚丙烯（PP），用於包裹導體，防止短路
聚氯乙烯（PVC）或低煙無鹵（LSZH）
保護內部結構，防止機械損傷和環境影響
在拉線時承受拉力
每兩根導線絞合在一起形成一對，共四對（8根線）
通過絞合方式減少電磁干擾和串擾
原理
傳輸原理＆雙絞線
差分信號傳輸
傳輸原理
簡單來說就是一條傳正電壓一條傳負電壓
實際的信息就是
這樣被干擾時要變一起變，之間的差不會變
線不就是通電跟不通電兩種信號嗎？
但是一有干擾就被吃掉
正電壓比較大就代表 1
V_{diff} = V_{+} - V_{-}
負電壓比較大就代表 0
這時候就要使用
雙絞線
所以雙絞線一條就傳正一條就傳負
然後把兩個絞再一起
透過不斷絞合出現週期性變化
讓外部的干擾在兩條線上相互抵銷
當然還有更多種使用雙絞線的原因，可以上網查查
把時間留給大家實作
實作
自己組一條網路線囉

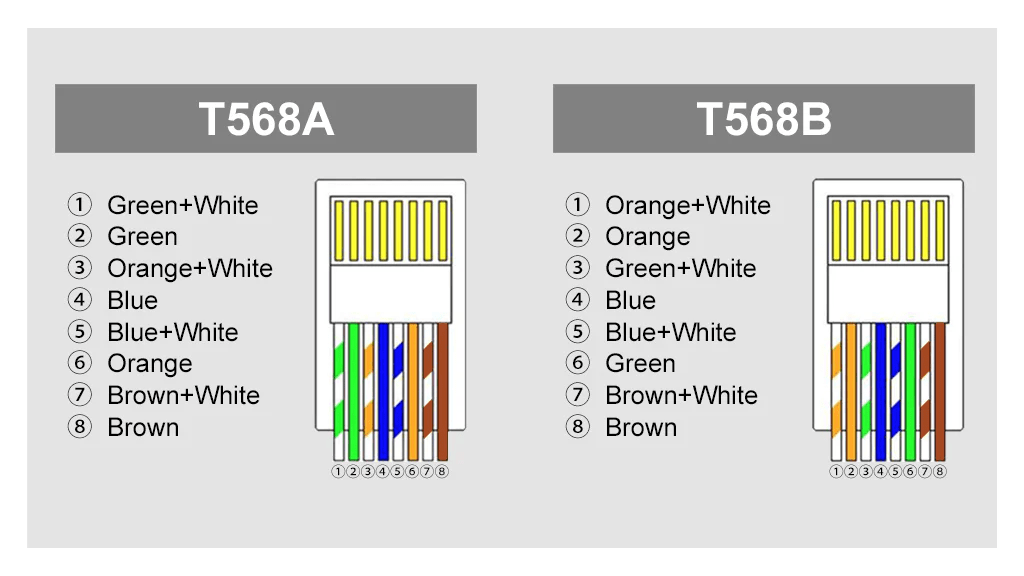

選擇接頭
T568A-T568A / T568B-T568B：直通線（連接不同設備）
T568A-T568B：交叉線（連接同設備）（如兩台電腦）
現在機器都有 Auto MDI-X 自動交叉功能
所以想選哪種都可以
組裝步驟
1. 末段後 3cm 的護套去掉（不要剪到裡面線芯）（可剪抽拉絲）
2. 將線芯拆開做分類（選擇你想要的配線，擺好）
3. 將他們筆直排齊，修剪整齊（約留 1cm）
4. 套入水晶頭，推到底，要確定所有都整齊排好
5. 放進壓線鉗用力壓到底
6. 兩邊都完成後拿去前面測試
